對于基于485總線的Modbus讀卡器， YW-630MA， YW-631MA 總共有4根線
| 顏色 | 電信號 |
|---|---|
| 紅 | 電源+，9-24VDC |
| 黑 | 電源-，地 |
| 綠 | 485 D-， B |
| 黃 | 485 D+， A |

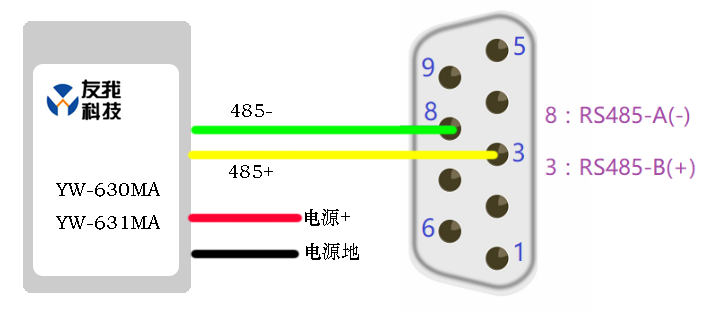

PLC上的485線以DB9接口的第3針和第8針，即8為485-，3為485+，接線圖如下：
4根數據必須全部接上，設備的黑線接電源地即可，不用與485設備共地。
對于以太網接口 YW-630NA ， YW-641NA ，接線就相對簡單，背面有電源線2根和一個RJ45網口座。電源線紅色為電源+（9-24VDC），黑線為電源地。網線直接插入網口即可。但是需要注意的是，PLC的IP和讀卡器的IP必須在同一個網段。YW-630NA和YW-641NA的默認IP均為192.168.1.7.
