IC卡讀卡器開發指南

1 概述

隨著社會的發展和科技的進步，IC卡應用越來越廣泛。會員卡，學生卡，社保卡，公交卡，金融卡等已得到大量的應用，可以說IC卡在我們身邊無處不在。IC卡的普及一方面取決于各個組織的大力推廣，另外也得力于無數程序員的辛苦工作，將IC卡讀卡器和IC卡融合到各個系統中。本文將著重介紹IC卡讀卡器在實際應用中編程的流程和步驟，使得IC卡的開發簡單明了，更縮短我們的開發周期。

2 非接觸IC卡介紹

非接觸IC卡是IC卡中的一種，由于非接觸IC卡沒有物理磨損，壽命更長，價格更便宜，使得非接觸IC卡的使用越來越多，最具有代表性的非接觸IC卡就是M1卡及其兼容卡。下面將以M1卡為例，來介紹M1的內部結構。

M1卡有1k和4k之分，內部結構基本差不多，以M1卡1K為例：

該IC卡共有16個扇區，每個扇區4個塊，每塊16字節，所以總共有字節數16*4*16=1024個字節。

第15扇區	第63塊	密鑰塊
	第62塊	數據塊
	第61塊	數據塊
	第60塊	數據塊
	. . .
第1扇區	第7塊	密鑰塊
	第6塊	數據塊
	第5塊	數據塊
	第4塊	數據塊
第0扇區	第3塊	密鑰塊
	第2塊	數據塊
	第1塊	數據塊
	第0塊	存卡號，只讀

每個扇區最后一塊用來保存密鑰，故不能當作數據來使用。第0塊由于是只讀的，也不能用來存取數據，所以此卡實際可用的內存為（16*3-1）*16= 752字節。

在讀寫某個數據塊之前，必須首先進行密鑰認證，如果密鑰認證失敗，則不能讀寫，只有認證成功，方可進行讀寫等操作。每個扇區共用一組密鑰，所以一個扇區只要認證成功一次，就可以讀寫此扇區中的四個數據塊。

每個可用的數據塊可以初始化為整形值或者原始數據。原始數據可以當作普通內存使用，整形值可以當作錢包等具有加減功能數字使用。

3 IC卡讀卡器介紹

IC卡讀卡器的種類繁多，這里以性價比較高的YW-605系列讀卡器來作介紹。

YW-605系列讀卡器具有多種接口，外觀簡潔，美觀大方，可以讀寫市面上大部分非接觸IC卡。

4 IC卡讀卡器API函數介紹

YW-605系列讀卡器提供二次開發功能，用戶可以在我們的DLL的基礎上調用相應的函數開發應用程序，我們提供Delphi,C++Builder,VB,VC等的調用例程和相關函數聲明單元，或者按照讀卡器的通信協議直接開發應用程序。

庫函數，C++語言版，其它語言見相應的函數聲明文件。

動態庫及讀寫器相關函數

1. 讀取庫函數內部版本號

函數原形：int stdcall YW_GetDLLVersion(void);

參數列表：無

返回值：大于0為版本號，小于0為錯誤

2. DES加解密函數

函數原形：int stdcall DES(unsigned char cModel, unsigned char *pkey, unsigned char *in, unsigned char *out);

參數列表：

參數	類型	含義
cModel	unsigned char	加解密方向，0為加密，1為解密
pkey	unsigned char*	加解密秘鑰，8個字節
in	unsigned char*	原始數據，8個字節
out	unsigned char*	加解密后的數據，8個字節

返回值：無意義

3. 3DES加解密函數

函數原形：int stdcall DES3(unsigned char cModel, unsigned char *pKey, unsigned char *In, unsigned char *Out);

參數列表：

參數	類型	含義
cModel	unsigned char	加解密方向，0為加密，1為解密
pkey	unsigned char*	加解密秘鑰，16個字節
in	unsigned char*	原始數據，8個字節
out	unsigned char*	加解密后的數據，8個字節

返回值：無意義

4. 帶向量的3DES加解密函數

函數原形：int stdcall DES3_CBC(unsigned char cModel, unsigned char *pKey,unsigned char *In, unsigned char *Out, unsigned char *pIV);

參數列表：

參數	類型	含義
cModel	unsigned char	加解密方向，0為加密，1為解密
pkey	unsigned char*	加解密秘鑰，16個字節
in	unsigned char*	原始數據，8個字節
out	unsigned char*	加解密后的數據，8個字節
pIV	unsigned char*	加解密向量，8個字節

返回值：無意義

5. 初始化串口

函數原形：int stdcall YW_ComInitial(int PortIndex, int Baud);

參數列表：

參數	類型	含義
PortIndex	int	串口號，1--255
Baud	int	通信波特率，2400—115200，默認為19200

返回值：1成功，0失敗

6. 釋放串口

函數原形：int stdcall YW_ComFree(void)；

參數列表：無

返回值：1成功，0失敗

7. USB無驅讀寫器，初始化USB

函數原形：int stdcall YW_USBHIDInitial(void);

參數列表：無

返回值：1成功，0失敗

8. USB無驅讀寫器，釋放USB

函數原形：int stdcall YW_USBHIDFree(void);

參數列表：無

返回值：1成功，0失敗

9. 修改讀寫器串口波特率

函數原形：int stdcall YW_ComNewBound(int ReaderID ,int NewBound);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
NewBound	int	新的波特率 0x01->9600bps 0x02->14400bps 0x03->19200bps 0x04->28800bps 0x05->38400bps 0x06->57600bps 0x07->115200bps

返回值：1成功，0失敗

10. 設置設備標識

函數原形：int stdcall YW_SetReaderID(int OldID, int NewID);

參數列表：

參數	類型	含義
OldID	int	老的設備標示ID，范圍0x0000-0xFFFF
NewID	int	修改成新的設備標示ID，范圍0x0000-0xFFFF

返回值：1成功，0失敗

11. 查詢設備標識

函數原形：int stdcall YW_GetReaderID(int ReaderID);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0

返回值：>=0成功,并且為所獲取的設備標示，<0失敗

12. 讀取讀卡器內部版本號

函數原形：int stdcall YW_GetReaderVersion(int ReaderID);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0

返回值：大于0為版本號，小于0為錯誤

13. 查詢讀寫器產品序列號

函數原形：int stdcall YW_GetReaderSerial(int ReaderID, char *ReaderSerial);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
ReaderSerial	Char *	讀取的產品序列號，長度為8個字節

返回值：大于0為成功，小于0為失敗

14. 蜂鳴器控制函數

函數原形：int stdcall YW_Buzzer(int ReaderID,int Time_ON, int Time_OFF, int Cycle);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
Time_ON	int	蜂鳴器鳴叫時間，單位：秒
Time_OFF	int	蜂鳴器靜音時間，單位：秒
Cycle	int	把Time_ON和Time_OFF作為一個周期，則此參數為執行此周期的次數。

返回值：大于0為命令發送成功，小于0為命令發送失敗

15. LED指示燈控制

函數原形：int stdcall YW_Led(int ReaderID,int LEDIndex, int Time_ON, int Time_OFF, int Cycle, int LedIndexOn);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
LEDIndex	int	LED燈序號 01：紅燈 02：綠燈 04：黃燈
Time_ON	int	LED燈亮時間，單位：秒
Time_OFF	int	LED燈滅時間，單位：秒
Cycle	int	把Time_ON和Time_OFF作為一個周期，則此參數為執行此周期的次數。
LedIndexOn	int	最后要亮的燈： 00：全滅 01：紅燈 02：綠燈 04：黃燈

返回值：大于0為命令發送成功，小于0為命令發送失敗

16. 設置LED顯示器顯示的內容

函數原形：int stdcall YW_LEDDisplay(int ReaderID,int Alignment,char *LEDText);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
Alignment	int	顯示時的對齊方式： 1：左對齊 2：居中對齊 3：右對齊
LEDText	Char *	要顯示的字符串。可顯示的字符如下： 0123456789AbCdEF.-

返回值：大于0為命令發送成功，小于0為命令發送失敗

17. 設置天線的狀態

函數原形：int stdcall YW_AntennaStatus(int ReaderID,bool Status);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
Status	bool	True: 開天線 False:關天線

返回值：大于0為命令發送成功，小于0為命令發送失敗

18. 設置尋卡模式

函數原形：int stdcall YW_SearchCardMode(int ReaderID,int SearchMode);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
SearchMode	char	卡類型 0x41-----ISO14443A 0x42----- ISO14443B 0x31----- ISO15693 0x53------ST系列卡 0x52------AT88RF020等

返回值：大于0為命令發送成功，小于0為命令發送失敗

ISO14443A相關函數

19. 尋卡

函數原形：int stdcall YW_RequestCard(int ReaderID,char RequestMode , unsigned short *CardType);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
RequestMode	char	尋卡的模式 0x52----- 所有卡 0x26----- 激活卡
CardType	unsigned short *	返回卡的類型 0x4400 = Ultralight/UltraLight C /MifarePlus(7Byte UID) 0x0400 = Mifare Mini/Mifare 1K (S50) /MifarePlus(4Byte UID) 0x0200 = Mifare_4K(S70)/ MifarePlus(4Byte UID) 0x0800 = Mifare_Pro 0x0403 = Mifare_ProX 0x4403 ->Mifare_DESFire 0x4200 -> MifarePlus(7Byte UID)

返回值：大于0為命令發送成功，小于0為命令發送失敗

20. Type A卡訪沖突

函數原形：int stdcall YW_AntiCollide(int ReaderID,unsigned char *LenSNO, unsigned char *SNO)

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
LenSNO	unsigned char*	訪沖突獲得卡號的長度
SNO	unsigned char *	訪沖突獲得卡號

返回值：大于0為命令發送成功，小于0為命令發送失敗

21. Type A選卡

函數原形：int stdcall YW_CardSelect(int ReaderID,char LenSNO, unsigned char *SNO)

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
LenSNO	unsigned char	選擇卡的卡號長度
SNO	unsigned char *	要選擇的卡號

返回值：大于0為命令發送成功，小于0為命令發送失敗

22. 訪沖撞讀卡序列號并且選定一張卡

函數原形：int stdcall YW_AntiCollideAndSelect(int ReaderID, unsigned char MultiCardMode, unsigned char *CardMem, int *SNLen, unsigned char *SN);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
MultiCardMode	unsigned char	對多張卡的處理方式 0: 多張卡返回錯誤 1：返回一張卡號
CardMem	unsigned char *	卡片容量代碼
SNLen	int *	輸出卡號的長度
SN	unsigned char *	輸出卡的序列號

返回值：大于0為命令發送成功，小于0為命令發送失敗

23. 尋卡、訪沖撞讀卡序列號并且選定一張卡

函數原形：int stdcall YW_RequestAntiandSelect(int ReaderID,int SearchMode,int MultiCardMode,unsigned short *ATQA,unsigned char *SAK,unsigned char *LenSNO,unsigned char *SNO);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
RequestMode	unsigned char	尋卡的模式 0x52 所有卡 0x26 激活卡
MultiCardMode	unsigned char	對多張卡的處理方式 0: 多張卡返回錯誤 1：返回一張卡號
ATQA	unsigned short *	ATQA值
SAK	unsigned char *	SAK值
SNLen	int *	輸出卡號的長度
SN	unsigned char *	輸出卡的序列號

返回值：大于0為命令發送成功，小于0為命令發送失敗

24. Type A卡n級訪沖突

函數原形：int stdcall YW_AntiCollide_Level(int ReaderID,int Leveln,char *LenSNO, unsigned char *SNO);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
Leveln	int	訪沖突級別，最高為3級
LenSNO	unsigned char*	訪沖突獲得卡號的長度
SNO	unsigned char *	訪沖突獲得卡號

返回值：大于0為命令發送成功，小于0為命令發送失敗

25. Type A卡n級選卡

函數原形：int stdcall YW_SelectCard_Level(int ReaderID,int Leveln,unsigned char *SAK)

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
Leveln	int	訪沖突級別，最高為3級
SAK	unsigned char*	SAK值

返回值：大于0為命令發送成功，小于0為命令發送失敗

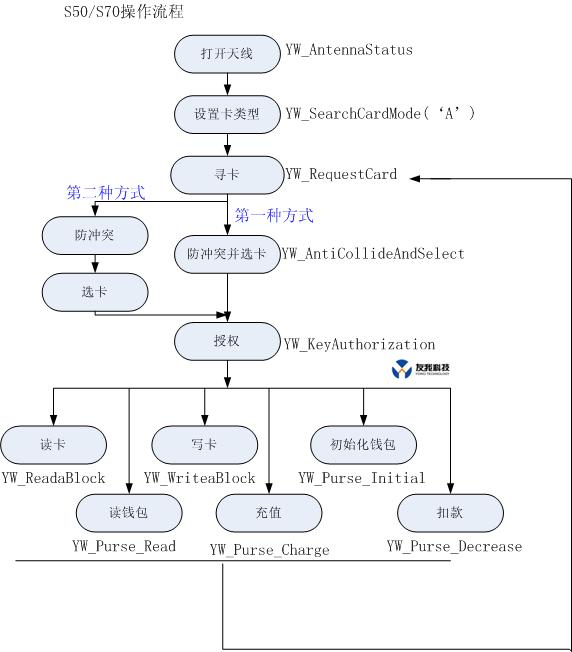

S50/S70卡相關操作

26. 下載秘鑰到只寫區

函數原形：int stdcall YW_ DownLoadKey(int ReaderID, int KeyIndex,char * Key);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
KeyIndex	int	只寫區秘鑰序號0~31，共可寫32個秘鑰
Key	char *	秘鑰，每個秘鑰6個字節

返回值：大于0為命令發送成功，小于0為命令發送失敗

27. 用只寫區秘鑰驗證扇區秘鑰

函數原形：int stdcall YW_KeyDown_Authorization (int ReaderID, char KeyMode ，int BlockAddr,int KeyIndex);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
KeyMode	char	KeyMode=0x60為A密鑰 KeyMode=0x61為B密鑰
BlockAddr	int	要驗證的絕對塊號地址
KeyIndex	int	只寫區秘鑰序號0~31

返回值：大于0為命令發送成功，小于0為命令發送失敗

28. 驗證某扇區密鑰

函數原形：int stdcall YW_KeyAuthorization (int ReaderID,char KeyMode,int BlockAddr, unsigned char *Key);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
KeyMode	char	KeyMode=0x60為A密鑰 KeyMode=0x61為B密鑰
BlockAddr	int	要驗證的絕對塊號地址
Key	unsigned char *	密鑰字節（共6個字節）

返回值：大于0為命令發送成功，小于0為命令發送失敗

29. 讀取一塊數據

函數原形：int stdcall YW_ReadaBlock (int ReaderID,int BlockAddr,int LenData, unsigned char *Data);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
BlockAddr	int	絕對地址塊號
LenData	int	要讀出的數據的字節數，Mifare One為16個字節
Data	unsigned char *	輸出讀到的塊的數據

返回值：大于0為命令發送成功，小于0為命令發送失敗

30. 寫入一塊數據

函數原形：int stdcall YW_WriteaBlock (int ReaderID,int BlockAddr,int LenData, unsigned char *Data);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
BlockAddr	int	絕對塊號地址
LenData	int	要寫入的數據的字節數，Mifare One為16個字節
Data	unsigned char *	要寫入的塊的數據

返回值：大于0為命令發送成功，小于0為命令發送失敗

31. 將某一扇區初始化為錢包

函數原形：int stdcall YW_Purse_Initial (int ReaderID,int BlockAddr,int IniMoney);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
BlockAddr	int	絕對塊號地址
IniMoney	int	初始化錢包時的初始值

返回值：大于0為命令發送成功，小于0為命令發送失敗

32. 讀取錢包值

函數原形：int stdcall YW_Purse_Read (int ReaderID,int BlockAddr,int *Money);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
BlockAddr	int	絕對塊號地址
Money	Int *	讀取的塊號錢包的當前值

返回值：大于0為命令發送成功，小于0為命令發送失敗

33. 錢包扣款

函數原形：int stdcall YW_Purse_Decrease (int ReaderID,int BlockAddr,int Decrement);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
BlockAddr	int	絕對塊號地址
Decrement	Int	錢包中要扣掉的值

返回值：大于0為命令發送成功，小于0為命令發送失敗

34. 錢包充值

函數原形：int stdcall YW_Purse_Charge (int ReaderID,int BlockAddr,int Charge);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
BlockAddr	int	絕對塊號地址
Charge	Int	錢包中要充值的值

返回值：大于0為命令發送成功，小于0為命令發送失敗

35. Restore 命令

函數原形：int stdcall YW_Restore (int ReaderID,int BlockAddr);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
BlockAddr	int	絕對塊號地址

返回值：大于0為命令發送成功，小于0為命令發送失敗

36. Transfer命令

函數原形：int stdcall YW_Transfer (int ReaderID,int BlockAddr);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
BlockAddr	int	絕對塊號地址

返回值：大于0為命令發送成功，小于0為命令發送失敗

37. 讀取多塊數據

函數原形：int stdcall YW_ReadM1MultiBlock(int ReaderID, int StartBlock, int BlockNums, int *LenData, char *pData);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
StartBlock	int	絕對地址開始塊號
BlockNums	int	塊的數量
LenData	Int*	要讀出的數據的字節數
Data	unsigned char *	輸出讀到的塊的數據

返回值：大于0為命令發送成功，小于0為命令發送失敗

38. 寫多塊數據

函數原形：int stdcall YW_WriteM1MultiBlock(int ReaderID, int StartBlock, int BlockNums, int LenData, char *pData);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
StartBlock	int	絕對地址開始塊號
BlockNums	int	塊的數量
LenData	int	要寫入的數據的字節數，Mifare One為16* BlockNums個字節
Data	unsigned char *	寫入的塊的數據

返回值：大于0為命令發送成功，小于0為命令發送失敗

UltraLight卡操作函數

39. 讀取UltraLight卡塊數據

函數原形：int stdcall YW_UltraLightRead(int ReaderID, int BlockID, unsigned char *pData);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
BlockID	int	絕對地址塊號
pData	unsigned char *	輸出讀到的塊的數據，4字節

返回值：大于0為命令發送成功，小于0為命令發送失敗

40. 寫UltraLight卡塊數據

函數原形：int stdcall YW_UltraLightWrite(int ReaderID, int BlockID, unsigned char *pData);

參數列表：

, ,

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
BlockID	int	絕對地址塊號
pData	unsigned char *	要寫入的塊的數據，4字節

返回值：大于0為命令發送成功，小于0為命令發送失敗

Type A CPU卡操作函數

41. Type Ａ　ＣＰＵ　卡復位

函數原形：int stdcall YW_TypeA_Reset(int ReaderID, unsigned char Mode, unsigned char MultiMode, int *rtLen, unsigned char *pData);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
Mode	unsigned char	尋卡的模式 0x52 所有卡 0x26 激活卡
MultiMode	unsigned char	對多張卡的處理方式 0: 多張卡返回錯誤 1：返回一張卡號
rtLen	int *	返回復位信息的長度
pData	unsigned char *	返回復位信息

返回值：大于0為命令發送成功，小于0為命令發送失敗

42. Type Ａ　ＣＰＵ　卡執行ＣＯＳ命令

函數原形：int stdcall YW_TypeA_COS(int ReaderID, int LenCOS, unsigned char *Com_COS, int *rtLen, unsigned char *pData);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
LenCOS	unsigned char*	輸入的ＣＯＳ命令的長度
Com_COS	unsigned char*	ＣＯＳ命令
rtLen	int *	返回執行命令結果的長度
pData	unsigned char *	返回執行命令結果

返回值：大于0為命令發送成功，小于0為命令發送失敗

Mifare Plus卡操作函數

43. Mifare Plus卡Level 0級寫數據

函數原形：int stdcall YW_MFP_L0_WritePerso(int ReaderID, int Address, unsigned char *pData);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
Address	unsigned char	要寫入數據的地址
Com_ pData	unsigned char*	要寫入的數據，１６字節

返回值：大于0為命令發送成功，小于0為命令發送失敗

44. Mifare Plus卡Level 0級向Level 1或3級切換

函數原形：int stdcall YW_MFP_L0_CommitPerso(int ReaderID);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0

返回值：大于0為命令發送成功，小于0為命令發送失敗

45. Mifare Plus卡從低級向高級切換

函數原形：int stdcall YW_MFP_SwitchToLevel(int ReaderID, int DesLevel,unsigned char *SwitchKey);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
DesLevel	unsigned char	要切換到的層級，最高３級
SwitchKey	unsigned char*	切換秘鑰，１６字節

返回值：大于0為命令發送成功，小于0為命令發送失敗

46. Mifare Plus卡Level 3級授權

函數原形：int stdcall YW_MFP_L3_Authorization(int ReaderID, int KeyMode,int BlockID,unsigned char *Key);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
KeyMode	unsigned char	KeyMode=0x60為A密鑰 KeyMode=0x61為B密鑰
BlockID	unsigned char	塊號
Key	unsigned char*	秘鑰，１６字節

返回值：大于0為命令發送成功，小于0為命令發送失敗

47. Mifare Plus卡Level 3級讀塊數據

函數原形：int stdcall YW_MFP_L3_Read(int ReaderID, int StartBlock,int BlockNums,int *DataLen, unsigned char *pData);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
StartBlock	int	開始塊號
BlockNums	int	塊數量
DataLen	int*	讀到的數據長度
pData	unsigned char*	讀到的數據

返回值：大于0為命令發送成功，小于0為命令發送失敗

48. Mifare Plus卡Level 3級寫塊數據

函數原形：int stdcall YW_MFP_L3_Write(int ReaderID, int StartBlock,int BlockNums, unsigned char *pData);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
StartBlock	int	開始塊號
BlockNums	int	塊數量
pData	unsigned char*	要寫入的數據，長度必須是１６* BlockNums

返回值：大于0為命令發送成功，小于0為命令發送失敗

49. Mifare Plus卡Level 3級將某一扇區初始化為錢包

函數原形：int stdcall YW_MFP_L3_Purse_Initial(int ReaderID, int BlockID,int InitialValue);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
BlockID	int	絕對塊號地址
InitialValue	int	初始化錢包時的初始值

返回值：大于0為命令發送成功，小于0為命令發送失敗

50. Mifare Plus卡Level 3級讀取錢包值

函數原形：int stdcall YW_MFP_L3_Purse_Read(int ReaderID, int BlockID,int *Value);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
BlockID	int	絕對塊號地址
Value	Int *	讀取的塊號錢包的當前值

返回值：大于0為命令發送成功，小于0為命令發送失敗

51. Mifare Plus卡Level 3級錢包扣款

函數原形：int stdcall YW_MFP_L3_Purse_Charge(int ReaderID, int BlockID,int Value);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
BlockID	int	絕對塊號地址
Value	Int	錢包中要扣掉的值

返回值：大于0為命令發送成功，小于0為命令發送失敗

52. Mifare Plus卡Level 3級錢包充值

函數原形：int stdcall YW_MFP_L3_Purse_Decrease(int ReaderID, int BlockID,int Value);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
BlockID	int	絕對塊號地址
Value	Int	錢包中要充值的值

返回值：大于0為命令發送成功，小于0為命令發送失敗

53. Mifare Plus卡Level 3級備份錢包

函數原形：int stdcall YW_MFP_L3_Purse_Backup(int ReaderID, int BlockID,int DesBlockID);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
BlockID	int	要備份的錢包塊號
DesBlockID	Int	目標塊號

返回值：大于0為命令發送成功，小于0為命令發送失敗

54. Mifare Plus卡Level 3級通用讀寫第一次授權

函數原形：int stdcall YW_MFP_Authorization_First(int ReaderID, int AESKeyAddr,unsigned char *AESKey);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
AESKeyAddr	int	要授權的地址
AESKey	unsigned char *	授權秘鑰，１６字節

返回值：大于0為命令發送成功，小于0為命令發送失敗

55. Mifare Plus卡Level 3級通用讀寫第二次授權

函數原形：int stdcall YW_MFP_Authorization_Follow(int ReaderID, int AESKeyAddr,unsigned char *AESKey);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
AESKeyAddr	int	要授權的地址
AESKey	unsigned char *	授權秘鑰，１６字節

返回值：大于0為命令發送成功，小于0為命令發送失敗

56. Mifare Plus卡Level 3級通用讀塊

函數原形：int stdcall YW_MFP_CommonRead(int ReaderID, int BlockID, int BlockNums,int *DataLen,unsigned char *pData);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
BlockID	int	通用塊地址
BlockNums	int	塊數量
DataLen	Int*	返回的數據長度
pData	unsigned char *	返回的數據

返回值：大于0為命令發送成功，小于0為命令發送失敗

57. Mifare Plus卡Level 3級通用寫塊

函數原形：int stdcall YW_MFP_CommonWrite(int ReaderID, int BlockID, int BlockNums, unsigned char *pData);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
BlockID	int	通用塊地址
BlockNums	int	塊數量
pData	unsigned char *	要寫入的數據，長度必須為16* BlockNums

返回值：大于0為命令發送成功，小于0為命令發送失敗

SAM卡操作函數

58. SAM卡波特率設置

函數原形：int __stdcall YW_SAM_ResetBaud(int ReaderID,int SAMIndex, int BaudIndex);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
SAMIndex	int	SAM卡序號
BaudIndex	int	0x00->9600 (默認復位波特率) 0x01->19200 0x02->38400 0x03->55800 0x04->57600 0x05->115200

返回值：大于0為成功，小于0為失敗

59. SAM卡復位

函數原形：int __stdcall YW_SAM_Reset(int ReaderID,int SAMIndex, int *rtLen, unsigned char *pData);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
SAMIndex	int	SAM卡序號
rtLen	int *	SAM卡復位返回的數據pData的長度
pData	unsigned char *	SAM卡復位返回的數據

返回值：大于0為成功，小于0為失敗

60. SAM卡執行COS命令

函數原形：int __stdcall YW_SAM_COS(int ReaderID,int SAMIndex, int LenCOS, unsigned char *Com_COS, int *rtLen, unsigned char *pData);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
SAMIndex	int	SAM卡序號
LenCOS	int	向SAM卡要發送的COS命令的長度
Com_COS	unsigned char *	向SAM卡要發送的COS命令
rtLen	unsigned char *	SAM執行COS命令后返回的數據的長度
pData	unsigned char *	SAM執行COS命令后返回的數據

返回值：大于0為成功，小于0為失敗

61. SAM卡PPS波特率設置

函數原形：int __stdcall YW_SAM_PPSBaud(int ReaderID,int SAMIndex, int BaudIndex);

參數列表：

參數	類型	含義
ReaderID	int	所要獲取的設備標示ID，范圍0x0000-0xFFFF，如果未知，則ReaderID=0
SAMIndex	int	SAM卡序號
BaudIndex	int	0x00->9600 (默認復位波特率) 0x01->19200 0x02->38400 0x03->55800 0x04->57600 0x05->115200

返回值：大于0為成功，小于0為失敗

5 讀卡操作流程

YW605在所有卡操作之前必須打開天線，讀完卡后可關閉天線，也可以不關閉天線。對卡的操作流程如下圖所示：

6 程序開發注意事項

6.1 YW-605系列讀卡器具有多種接口，不同的接口，SDK中端口初始化函數有所區別。

l 串口，RS485，USB虛擬的串口的讀卡器端口操作函數為：

打開端口：int stdcall YW_ComInitial(int PortIndex, int Baud);

釋放端口：int stdcall YW_ComFree(void)；

l USB HID的讀卡器端口操作函數為：

打開端口：int stdcall YW_USBHIDInitial(void);

釋放端口：int stdcall YW_USBHIDFree(void);

7 更多幫助

更多幫助請聯系友我科技技術支持，或者QQ:896163157.

最新版RFID讀寫器產品手冊下載

1	RFID讀寫器產品手冊下載
2	讀寫器開發SDK下載
3
4
5	WEB讀卡器開發指南
6	Windows讀卡器開發指南
7	Android讀卡器開發指南
8	Wince讀卡器開發指南
9	PLC讀卡器開發指南
10	Linux讀卡器開發指南
11	單片機讀卡器開發指南
12	PCSC讀卡器開發指南

国产成人aaa在线视频免费观看_麻豆精品视频在线观看_欧美亚洲日本国产综合在线_成人网18免费韩国 - 九九热在线精品视频

IC卡讀卡器開發指南

IC卡讀卡器開發指南

1 概述

2 非接觸IC卡介紹

3 IC卡讀卡器介紹

4 IC卡讀卡器API函數介紹

5 讀卡操作流程

6 程序開發注意事項

6.1 YW-605系列讀卡器具有多種接口，不同的接口，SDK中端口初始化函數有所區別。

7 更多幫助
